MiniFoucault 23 MKII
18 février 2026: le fil de suspension du MiniFoucault à rompu, après 3 ans d’oscillations ininterrompues. Démontage de l’ensemble et réinstallation (dans ma cuisine…) pour y apporter quelques améliorations. Nouvelles fixations en sandwich contre les murs.

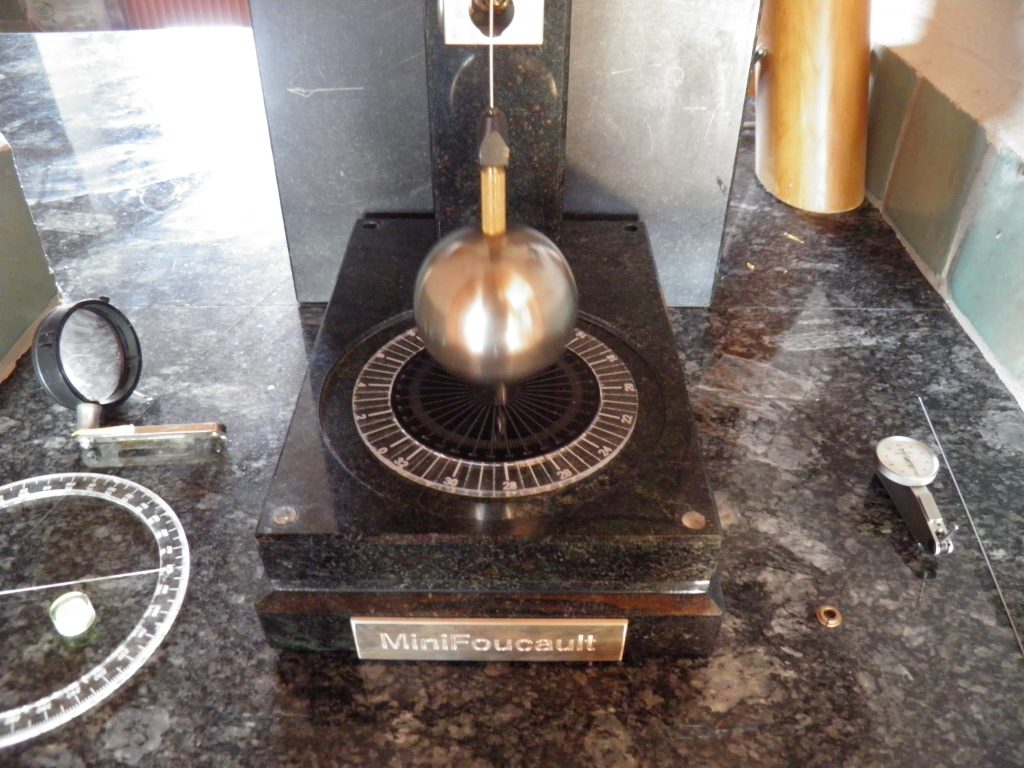

1 mars: Le nouveau pendule est maintenant une sphère d’acier inoxydable de 45 millimètres de diamètre remplie au 2/3 de plomb fondu, l’ensemble fait donc 800 grammes pour 24 centimètres de long avec une amplitude de 20 millimètres. Pose d’un nouveau guide de suspension. L’anneau de Charron bronze de 3mm reste le même. Oscille sans tourner: échec.

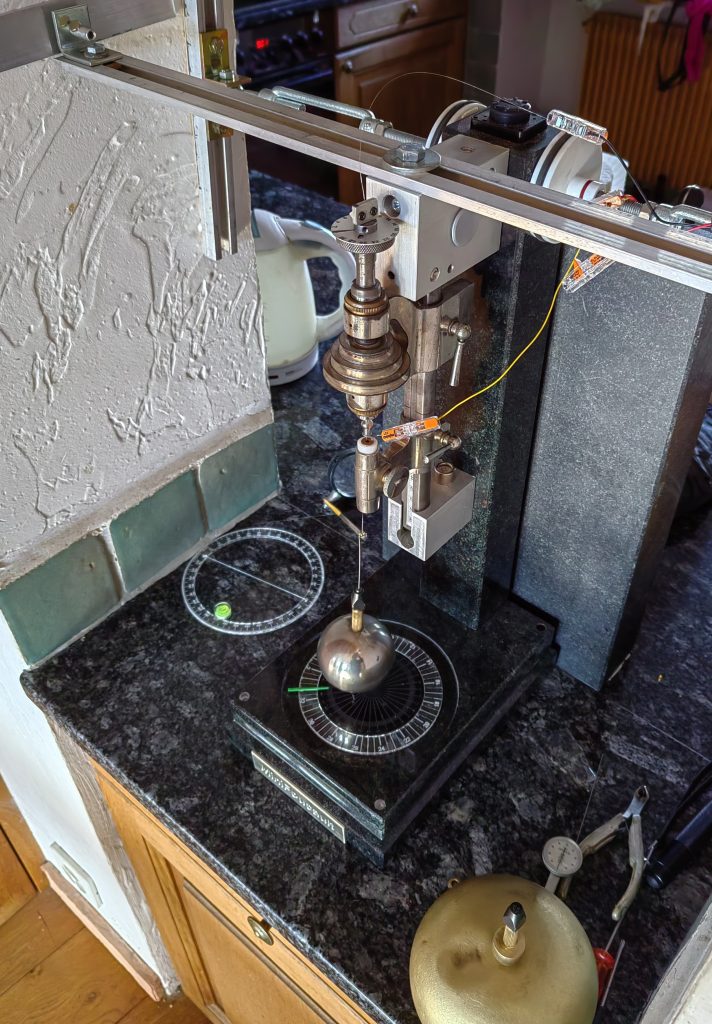

15 mars: Nouveau pendule, nouvelle forme en fusaïole, laiton extérieur et plomb (3,2 kg) fondu à l’intérieur (visible en bas à droite). Oscille sans tourner: échec.
24 mars: Usinage d’un nouveau guide de suspension et montage d’une sphère inoxydable de 55 mm, remplie de 2 kg de plomb. Oscille sans tourner: échec.
6 avril: Essais avec l’ex balancier en plomb plaqué cuivre (2.3 kg) de l’Indomptable.
Oscille sans tourner: échec.
Conception et fabrication d’un réticule laser indiquant les angles de rotation du pendule.

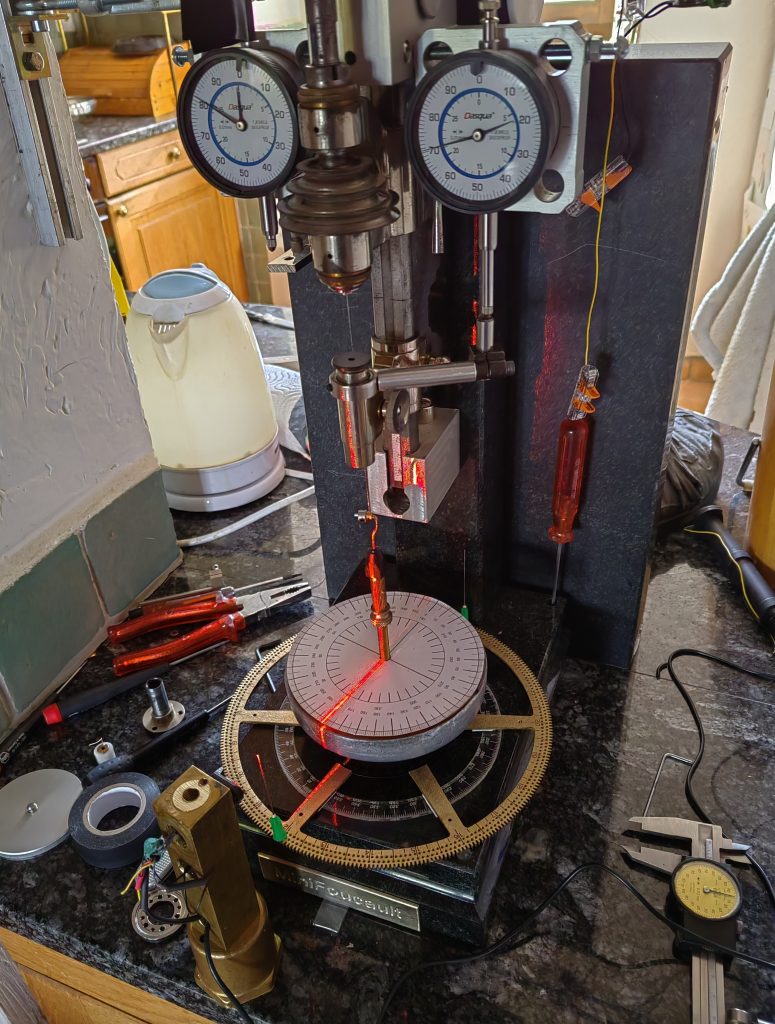

10 avril: Fonte d’un cylindre de plomb de 2.35 kg, essais. Oscille sans tourner, le pendule suit toujours le sens de courbure du fil: échec compréhensible. Il faut savoir que les fils ont un sens de courbure qui doit être contrasté par le poids du balancier ou par l’angle de la suspension…
A partir de maintenant, la mire du sens d’oscillation sera placée directement sur le balancier, pour qu’elle soit plus précise et facile à lire.

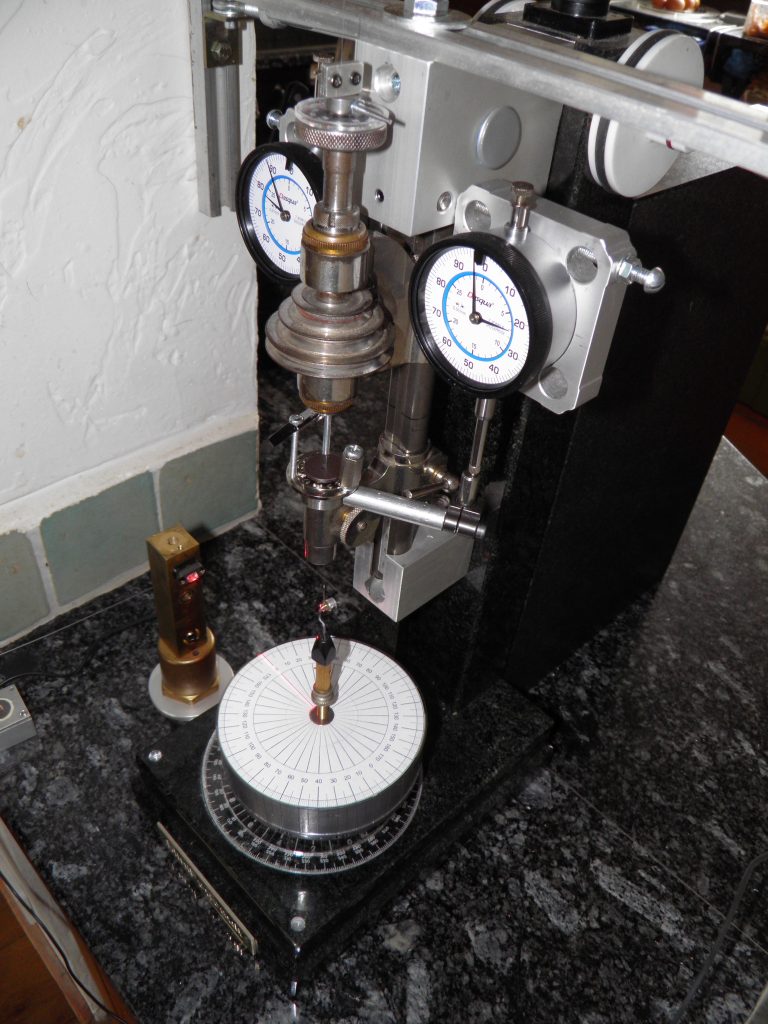

Fabrication et montage de:
- 2 cadrans indiquant la hauteur de la suspension et celle de l’anneau de Charron au centième de millimètres,
- Un anneau de charron flottant autocentré de 3 mm,
- Une loupe rotative permettant de suivre les mouvements de l’anneau de Charron,
- Une petite mire rotative indiquant la position de la suspension,
- Un marqueur indiquant la position du fil,
- Une boussole indiquant la position du pendule,

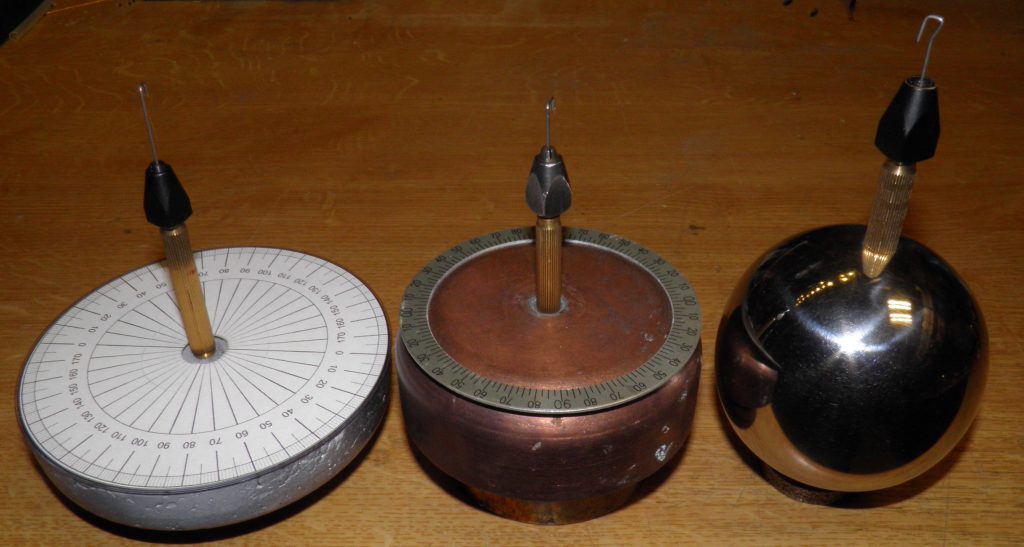

20 avril: Fonte d’un nouveau balancier: un cylindre de plomb de 5 kilos. Tournage et frappe des graduations, montage et essais. C’est là le pendule le plus lourd que j’ai jamais fait. Augmentation aussi de 2 centièmes du diamètre du fil de suspension, qui passe maintenant à 0.2mm. C’est aussi là mon fil le plus gros jamais employé.
Suspense…
Oscille… et tourne quelques heure dans le bon sens avant de s’arrêter: semi-échec. Réglages de hauteur de suspension et de l’anneau de Charron.
26 avril: Le pendule tourne, dans le bon sens, mais deux fois trop rapidement. Il fait une ellipse quand le pendule oscille à 90°: modification de l’angle du marbre placé derrière. (Marbre de précision de 10 kg, collé au double face. Malgré tous ces efforts, le MiniFoucault accuse encore une torsion intolérable de 1 micron par oscillation dans le sens 90°.)
28 mars: Re-réglages des niveaux.
A partir de maintenant:
La position absolue de référence est celle de la boussole, le nord étant à 0°.
Les graduations sont maintenant toutes indiquées en degrés. Elles vont de 0 (droite) à 180 (gauche), 90° étant le centre. La rotation de l’oscillation qui dépasse 180° recommence à 0°.
Les graduations de type cadran horloger de 12 heures ou astronomiques de 24 heures disparaissent définitivement.
Les graduations horaires dues à ma latitude sont mobiles et ne sont plus qu’informatives. Je ne parlerai dorénavant plus qu’en degrés.
